12G 大型主备交叉点矩阵

各种规模的设计和扩展

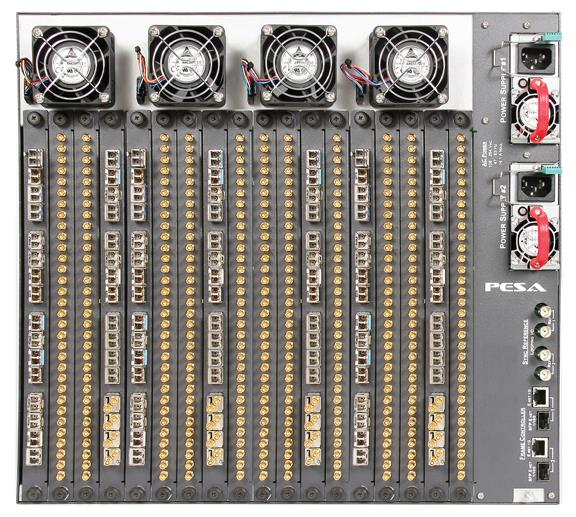

  系统通过输入输出卡可以提供多种规模的矩阵。每块输入输出卡的支持16X16 信号的输入输出。目前提供 9RU和 18RU 两种规格机箱，支持从 32X32规模到 288X288 和 576X576 信号的输入和输出。方便用户选择所需要的矩阵规模。

多格式信号输入和输出

  作为多格式矩阵平台，F 系列矩阵的输入输出有两种，一种的标准的 12G/HD卡，型号为 RO16，支持 16 路12G/HD 输入和 16 路输出，另外一种是输入和输出卡架，型号是 RO-SFP。配置光 SFP 模块，或者 HDMI 的SFP 模块，就可以支持光/HDMI/等格式的信号输入和输出。独特的 SFP 输入和输出卡架的设计，使得每块输入输出卡架含 16 个 SFP 输入端子，单卡支持 16 路光输入和 16 路光输出，或者 8 路 HDMI/DVI 输入和 8 路 HDMI 输出。用户可以自己定义输入和输出信号的格式，并可以自定义每个通道的输入和输出信号的格式。非常方便的更改输入输出信号格式。所有这些功能都通过不同的 SFP 模块实现。MADI 信号同时可以便捷的输入到矩阵并输出所需要的音频信号。

F 系列矩阵支持多种格式的视频信号，从 4K/12G 到标清

• HDMI2.0 的 4K 输入和输出

• HDMI1.4 的高清输入和输出

• 12G-SDI, SMPTE 259M- 480i/59.94, 576i/59.94/2160/50

• 高清 SMPTE 424M - 1080p/50, 1080p/ 59.94,1080p/60

• 4K 光输入和输出

• 高清光的输入和输出

安全可靠设计,矩阵没有单一崩溃点

  矩阵内置的主备交叉点和主备控制卡，数量各为两块。当主交叉点或者主控制卡出现故障时，可以通过手动或者自动将信号平滑的切换到备交叉点卡或者备控制卡上，保证矩阵信号不会中断。矩阵所有的卡都支持热插拔，前维护设计并方便更换所有的输入输出卡和交叉点以及控制卡，而不需要调整机箱背面已经连接好的各种电缆。

支持第三方软件设计

  F 系列矩阵平台全面支持第三方协议对矩阵的控制。通过索尼的 S-BUS 控制协议，矩阵接受来自第三方切换台对矩阵的控制并可以联动。支持第三方监控系统对矩阵的实时监看并做相应的切换动作。

超级低延时设计

F 矩阵的技术优势使得视频信号具备超低的延时，经过严格的测试，视频延时量小于一毫秒。

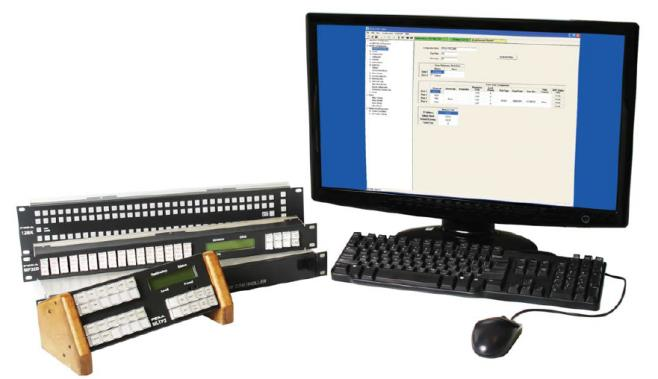

全新便捷和快速的控制系统

  F 系列矩阵系统配置的外置控制器通过网络方式实现对遥控面板和矩阵的连接。配置相应配置操作软件，该软件自动与矩阵系统同步，以检索配置信息，包括矩阵配置信息、源名称、目标名称、分组设置等，以及维护矩阵系统所需的各种诊断信息。可以保存文件用于备份或重新加载配置文件，以便在不同应用期间对多个 I/O 设置时进行快速检索。

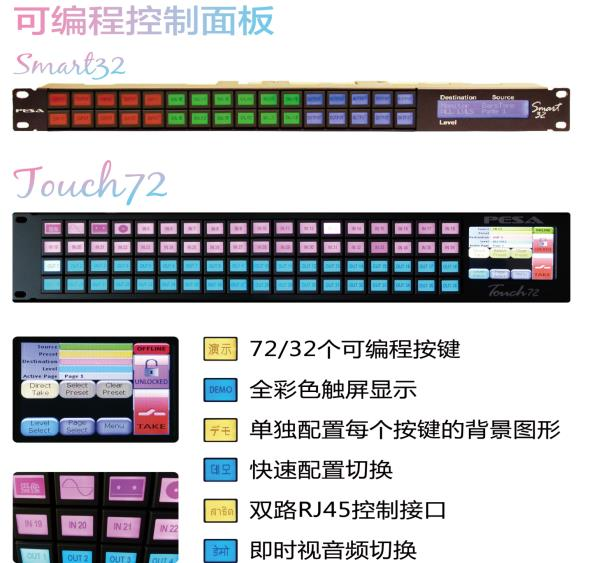

强大的远程遥控面板

  F 系列矩阵系统支持多种远程遥控面板，包括最新的 LCD 按键LCD 液晶遥控面板，面板带 LCD 屏幕，每个按键带 LCD 液晶显示屏幕，按键支持图形，中文和英文字符显示。Touch72 面板含 72 个直切键，带触摸屏控制，实现对矩阵的控制以及矩阵状态的显示。

便捷的中文操作软件

  矩阵中文操作软件，包括操作电脑和外围设备。中文操作软件界面操作直观方便，支持场景切换和组切换。软件具备信号预览功能，也可以根据用户对预览功能的要求开发相应的中文界面，在产品交付时提供支持预览功能的完善操作中文软件，满足用户的使用习惯。

  1）. 服务端和客户端分布式部署，客户端同时连接主备服务端，增强系统安全性

  2）. 具备用户管理功能呢，实现权限分级管理，记录关键操作的操作人及时间等

  3）. 同时管理多个矩阵，矩阵分组管理

  4）. 软件界面菜单支持中文，输入输出信号原名可以使用中文自定义

  5）. 视频信号和音频信号可以集成控制，也可以分层控制

  6）. 不同客户端之间交叉点信息实时同步，与矩阵面板控制信息实时同步

  7）. 信号调度操作撤销和重做机制

  8）. 场景切换功能，通过预设场景，实现一键调度多路输入输出信号

  9）. 定时切换功能，在预定时间实现信号切换

  10）. 状态实时监看功能，可以查看输出锁定状态，输出对应的输入等

  11）. 查看所有使用当前输入输出通道，输出对应的输入通道

  12）. 输入输出信号分组管理，提高对大规模输入输出矩阵的管理效率

  13）. 图像监看功能，可以实时监看矩阵的视频信号

完善的售后服务体系

 F 系列矩阵具备高品质的产品质量和完善的售后服务，全系列产品提供 3 年质量保证，7X24 小时技术支持和 3 天原厂零部件到达现场的产品保障。全面保障用户放心使用矩阵等产品。

同轴输入/输出：

  I/O 接口类型：75OhmHDBNC

  回波损耗：>15dB 从 5Mhz 到 1.5Ghz

  >10dB,1.5Ghz 到 3GHz

  输入电缆均衡：SMPTE259M-300m,SMPTE292M-100m,SMPTE424M-80m

  输出信号电平：800mV,p-p,+/-10%

  输出信号极性：正相

光纤输入/输出：

  I/O 接口类型：双联 SFP(小封装可插拔)兼容 ITU-TG.957

  接头类型：LC

  输入数据率：270Mbps 到 1.5Gbps-ASI/SD/HD,270Mbps 到 3.0Gbps-SD/HD/3G

  输入光波波长：单模(1310optimal)

  输入功率：-18dBm(min),-1dBm(max)

  输出数据率：270Mbpsto3.0Gbps

  输出功率：-5dBm(min),-3dBm(max)

  光损预算：大约 9dB

  抖动：<0.2UI,p-p,SMPTE259M,292M

             <0.3UI,p-p,SMPTE424M

  兼容 RP-184

  光纤传输规格：IEC61754-20-1

  正常传输距离：9/125u(10Km/6.25miles)

同轴数字信号输入/输出：

  时钟重建：自动检测适应 SMPTE259M,292M,424M

  上升/下降时间：<600ps,+/-10%|SMPTE259M

                            <270ps,|SMPTE292M

                            <135ps,|SMPTE424M

  过冲：<10%振幅(max.)

  对准抖动：<0.2UI,100kHzto150MHz，<0.3UI,150MHzto300MHz

  定时抖动 ：<1.0UI 从 10Hz 到 100kHz|SMPTE259/292，

                     <2.0UI 从 10Hz 到 100kHz|SMPTE424M
